В современной инфраструктуре транспортировка различных сред – от воды и газа до теплоносителей – ведется по разветвленным сетям трубопроводов. Полиэтиленовые трубы, благодаря своей коррозионной стойкости, гибкости и долговечности, заняли прочное место среди элементов трубопроводов. Но присущая полимерам термическая подвижность требует особого подхода к их фиксации. Прочные неподвижные опоры для ПЭ труб выполняют критически важную функцию обеспечения стабильности и долговечности трубопроводной системы. Они призваны противостоять динамическим и статическим нагрузкам.
Значение фиксации полиэтиленовых трубопроводов
Одной из ключевых характеристик, отличающих полиэтилен от стали, является значительный коэффициент теплового расширения. Изменение температуры приводит к заметным изменениям длины труб. Без адекватной компенсации и фиксации эти линейные деформации могут стать причиной серьезных проблем:
- изгибов и смещений;
- критических напряжений в сварных швах и фитингах.
Неподвижные опоры для пэ труб служат жесткими точками крепления, которые делят трубопровод на отдельные, управляемые компенсационные участки. Это дает возможность эффективно контролировать и направлять температурные расширения, перераспределяя возникающие осевые нагрузки. Каждая такая точка фиксации становится барьером, предотвращающим нежелательное перемещение трубопровода и гарантирующим его проектное положение.
Конструктивные особенности и принципы действия

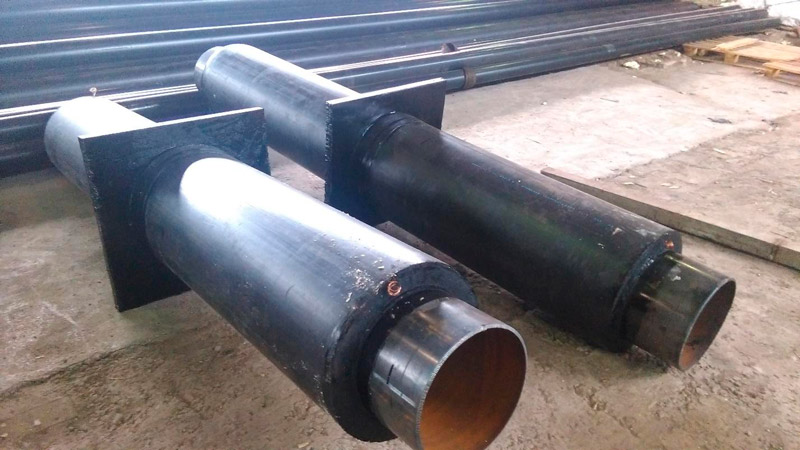

Конструкция неподвижных опор для труб базируется на принципе надежного анкерования, способного выдерживать значительные осевые нагрузки. Типичная фиксирующая опора представляет собой массивный элемент из стали, который жестко обхватывает полиэтиленовую трубу и затем надежно крепится к фундаменту или грунтовому основанию. Этот стальной кожух или воротник обеспечивает равномерное распределение нагрузки по всей окружности трубы, предотвращая ее деформацию в точке крепления.
Основной принцип его действия заключается в передаче осевых усилий от трубопровода на опорную конструкцию, а затем на грунт или железобетонный фундамент. Размеры и конфигурация опор рассчитываются индивидуально, исходя из диаметра трубопровода, ожидаемых температурных перепадов, типа грунта и величины компенсационных усилий.
Нередко опорные конструкции выполняются в виде массивных бетонных блоков, внутри которых герметично закреплена труба, или специализированных стальных изделий, интегрированных непосредственно в стенки колодцев или камер. Грамотный расчет и подбор материалов для этих фиксирующих элементов обеспечивают не только прочность, но и долговечность самого узла, исключая коррозию и механические повреждения.
